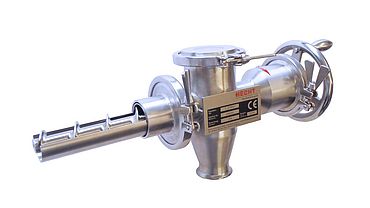

Échantillonneur hélicoïdal

Qu’il soit monté dans un silo ou un tuyau d’écoulement, l’échantillonneur hélicoïdal de HECHT convient pour un échantillonnage représentatif de toutes sortes de produits en vrac. À des moments sélectionnables individuellement, il prélève la quantité d’échantillon nécessaire automatiquement ou à l’aide d’un volant. Doté d’un cycle d’autonettoyage, il garantit la validité des échantillons. Selon les exigences de nos clients, nous proposons divers raccords pour les récipients d’échantillonnage et divers obturateurs d’écoulement.

Les échantillonneurs hélicoïdaux de HECHT peuvent aussi être combinés à un chargeur d’échantillons ou un collecteur d’échantillons avec sache continue.

Schneckenprobenehmer
Schneckenprobenehmer
  • Montage dans un silo ou un tuyau d’écoulement
  • Divers diamètres de vis sans fin
  • Possibilité de régler librement la quantité d’échantillon et les temps de fonctionnement et de pause
  • Prélèvement automatique ou manuel d’échantillons
  • Variante rapidement démontable pour un nettoyage facile

La vis de prélèvement pénétrant dans le flux de matière prélève une section de produit représentative dans le flux de produit et la transporte dans un récipient d’échantillonnage. La quantité d’échantillon est définie, par exemple, à l’aide d’un minuteur réglable. Les temps de fonctionnement et de pause entre deux prélèvements peuvent également être réglés librement. Avant tout prélèvement, la vis sans fin est utilisée en sens inverse à des fins d’autonettoyage. Le produit transporté pendant la phase d’autonettoyage est réintroduit dans le flux de production. L’étanchement s’effectue par divers systèmes comme un presse-étoupe ou un joint annulaire d’arbre. L’utilisation d’un contre-palier est recommandée pour un traitement délicat des produits.

·      Montage dans un tuyau d’écoulement : l’échantillonneur est vissé entre deux brides dans un tuyau d’écoulement.

·      Montage dans un silo : l’échantillonneur est vissé à une tubulure soudée à la paroi d’un silo.

 L’utilisation d’un obturateur d’écoulement (clapet, vanne à boisseau sphérique ou vanne à manchon) permet d’éviter tout écoulement ou échappement de poussière du produit lorsque le récipient de produit n’est pas raccordé. En fonction du récipient d’échantillonnage, HECHT propose divers raccords :

·      Bloque-fil d’acier à ressort (pour des échantillons petits et légers)

·      Fixation instantanée de sac (pour des échantillons plus grands et plus lourds)

·      Raccord fileté pour flacons
