Gestelle können in der Regel in drei Versionen kategorisiert werden:
- Tischgestelle: Tische sind kleine und platzsparende Stand-Alone Einheiten zur Befestigung eines Anschluss-Systems und einer Big Bag-Auflage. Siehe hierzu auch Auflagetische.

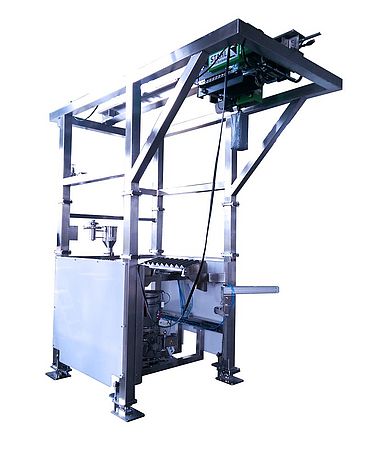

- Portalgestelle: Kragarm- oder Brückenportal sind autarke Stationen zur Befestigung eines Anschluss-Systems und einer Big Bag Auflage. Sie bestehen aus dem Rahmengestell und einer integrierten Laufbahnschiene mit Kettenzug und Ladegeschirr.
- Modulgestelle: Modulgestelle sind autarke und flexibel einsetzbare Stationen zur sporadischen Entleerung von Big Bags. Sie bestehen aus einem Rahmengestell, einer pneumatischen Höhenregulierung für Big Bags und der entsprechenden Auslauf-Spannvorrichtung für das Anschluss-System.Als Hubgerät wird in der Regel ein Stapler eingesetzt, der den Big Bag in das Modulgestell hängt.
Portal- und Modulgestelle:
- Unabhängige Big Bag-Entleerstation
- Auch bei sehr großen Raumhöhen und wenig belastbaren Decken geeignet, Berücksichtigung der Bodenbeschaffenheit erforderlich
- Entnahmeverwiegung möglich

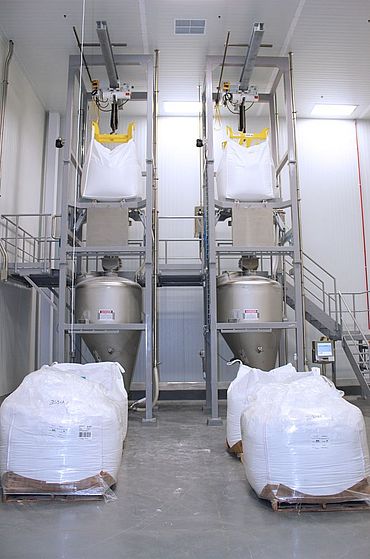

- Als platzsparendes Kragarmportal (Verankerung im Boden nötig) oder Brückenportal für eine gleichmäßige Lastverteilung am Boden
- Normalstahl verzinkt, lackiert oder in Edelstahl
- Modulgestelle sind optional fahrbar oder mit Stapleraufnahme, auch kann ein Kettenzug statt Stapler als Hubgerät eingesetzt werden
Zum Befestigen des Anschlusssystems, der Big Bag Auflage und des Zubehörs werden Gestelle benötigt. Je nach Einsatzgebiet und Branche und je nach Bedienhöhe gibt es verschiedene Varianten. Alle Gestelle können je nach Fließverhalten des Produkts mit verschiedenen Auflagetischen und diversen Austragshilfen und Optionen ausgestattet werden. Je nach Anforderung können Höhe, Breite und Zubehör individuell kombiniert werden. Auch Materialien können je nach Spezifikation definiert werden. Bei allen Gestellen ist zu beachten, das die optimale Bedienhöhe der Anschluss-Systeme bei ca 1600 mm liegt.
