Entleeren

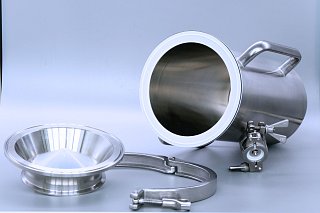

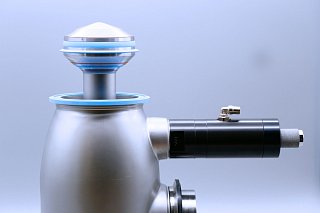

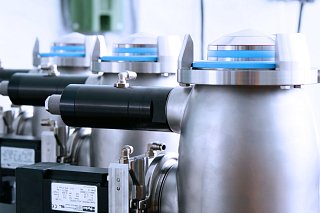

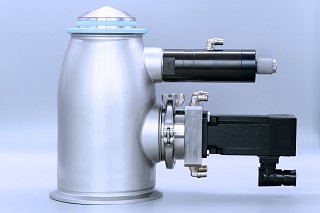

Doppelkegel Anschluss System Solivalve

Das SoliValve® Doppelkegelsystem von HECHT ermöglicht ein vollautomatisches, kontaminationsarmes sowie geschlossenes Entleeren und Dosieren (bis zu AGW / OEL 10 – 100 µg/m³) von wenig gefährlichen Produkten. Zum Einsatz kommen spezielle Big Bags mit Verschlusskegel (SoliBag®).
Im Gegensatz zu anderen, auf dem Markt verfügbaren Lösungen für Schüttgut-Handling steht SoliValve® für eine vielseitig einsetzbare und zuverlässige Technologie mit herausragenden Ergebnissen und starker Leistung in Bezug auf Containment (OEB5), Dosiergenauigkeit  (+/-1g) und kompletter Automatisierung.
Die einzigartige Technologie und Funktionsweise sowie das universelle Passiv-SoliValve Design garantieren ein reibungsloses Befüllen und Entleeren von Big Bags, Containern, Fässern oder Säcken durch ein und dieselbe Docking-Einheit.
Teure und komplizierte Doppel-Absperrklappen oder die altmodische Kegelventil Technologie, die den Anschluss proprietärer Big Bags verlangt, haben damit ausgedient: SoliValve® ist mehr als nur ein neues Kegelventil System, sondern ein Standard für eine völlig neue Technologie.

Funktionsweise im Video

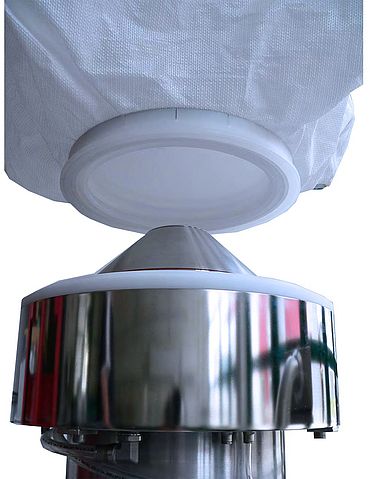

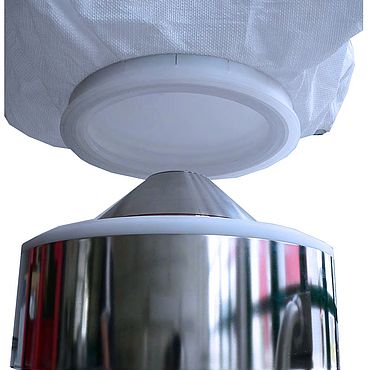

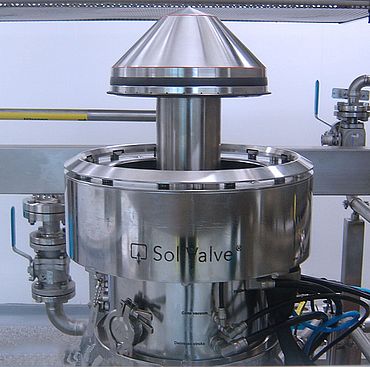

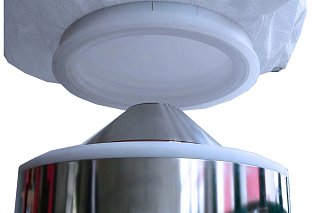

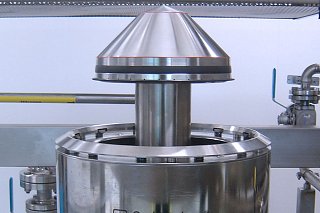

  • Automatisches Anschließen des SoliBags® durch das Doppelkegelsystem (aktiver Kegel am Anschlusssystem, passiver Verschlusskegel im Big Bag)
  • Kostengünstig: keine separate Entstaubung, passive Kegel und Big Bags wiederverwendbar
  • Gravimetrische Dosiersteuerung
  • Teilmengenentnahme möglich
  • Integrierter Kegelventilentleerer
  • Zusätzliche Entleerhilfe durch interne Fluidisierung
  • N2-Überlagerung
  • CIP-Ausführung für hygienische Reinigung (optional)
  • Ex-Ausführung
  • System universell einsetzbar für SoliBag®, SoliDrum®, SoliCon®
  • Passive Kegelventil-Montage für Standard-Big Bags
  • Für Big Bags mit oder ohne Inliner
  • Geringe Raumhöhe nötig, Andockung auf Bodenniveau

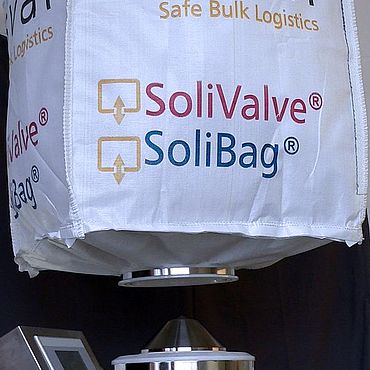

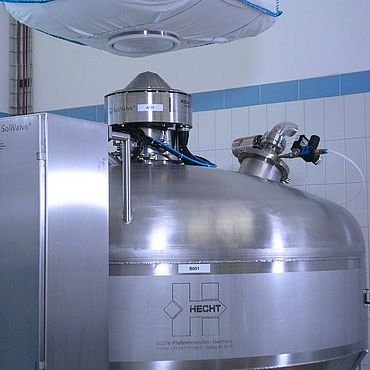

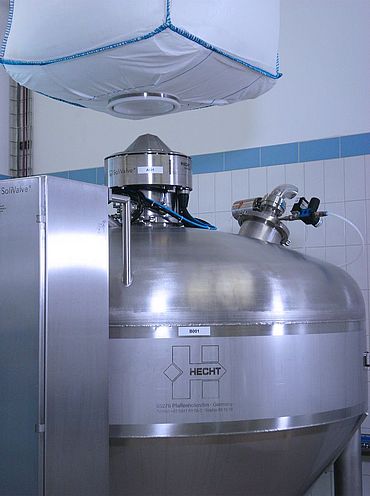

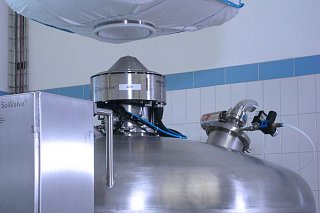

Die automatische Verbindung der Soli-Bags® an das SoliValve® Doppelkegel-System erleichtert die Arbeit des Bedieners und benötigt durch die Möglichkeit eines Anschlusses auf Bodenebene auch nur eine geringe Raumhöhe. Die integrierte Austragshilfe erleichtert das Entleeren von schwerfließenden Schüttgütern durch das automatische Heben und Senken des konischen Verschlusses. Eine optionale Einspeisung von Sauerstoff oder Inertgas fördert die Fließfähigkeit des Schüttguts durch den Produktauslauf. Die Ansteuerung des aktiven Kegels ermöglicht eine problemlose Dosierung des Produkts direkt aus dem Big Bag. Fluidisierung im Video



Im Falle einer Teilentleerung wird das SoliBag® mit dem integrierten konischen Verschluss-System verschlossen. Anschließend können die Bags erneut angeschlossen und entleert werden. CIP-Düsen (Cleaning In Place) und ein spezieller Reinigungsdeckel ermöglichen eine hygienische Reinigung des kompletten Anschluss-Systems.
Basierend auf dem bekannten Kegel-Ventil Prinzip geht das SoliValve® System noch einige Schritte weiter:

Die SoliValve® Technologie ist kompatibel mit jeglicher Art von Gebinden wie Big Bags, Container oder Fässer.

Das einzigartige System ist ausgestattet mit einer patentierten Fluidisierungsfunktion: Zur Entleerung von schwerfließenden Schüttgütern wird Sauerstoff oder Stickstoff in den Behälter eingespeist. Damit kann eine eventuelle Brückenbildung oder eine Entmischung des Produkts verhindert werden.

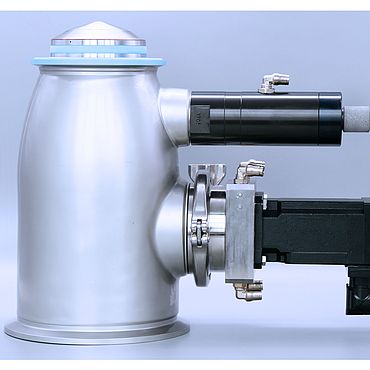

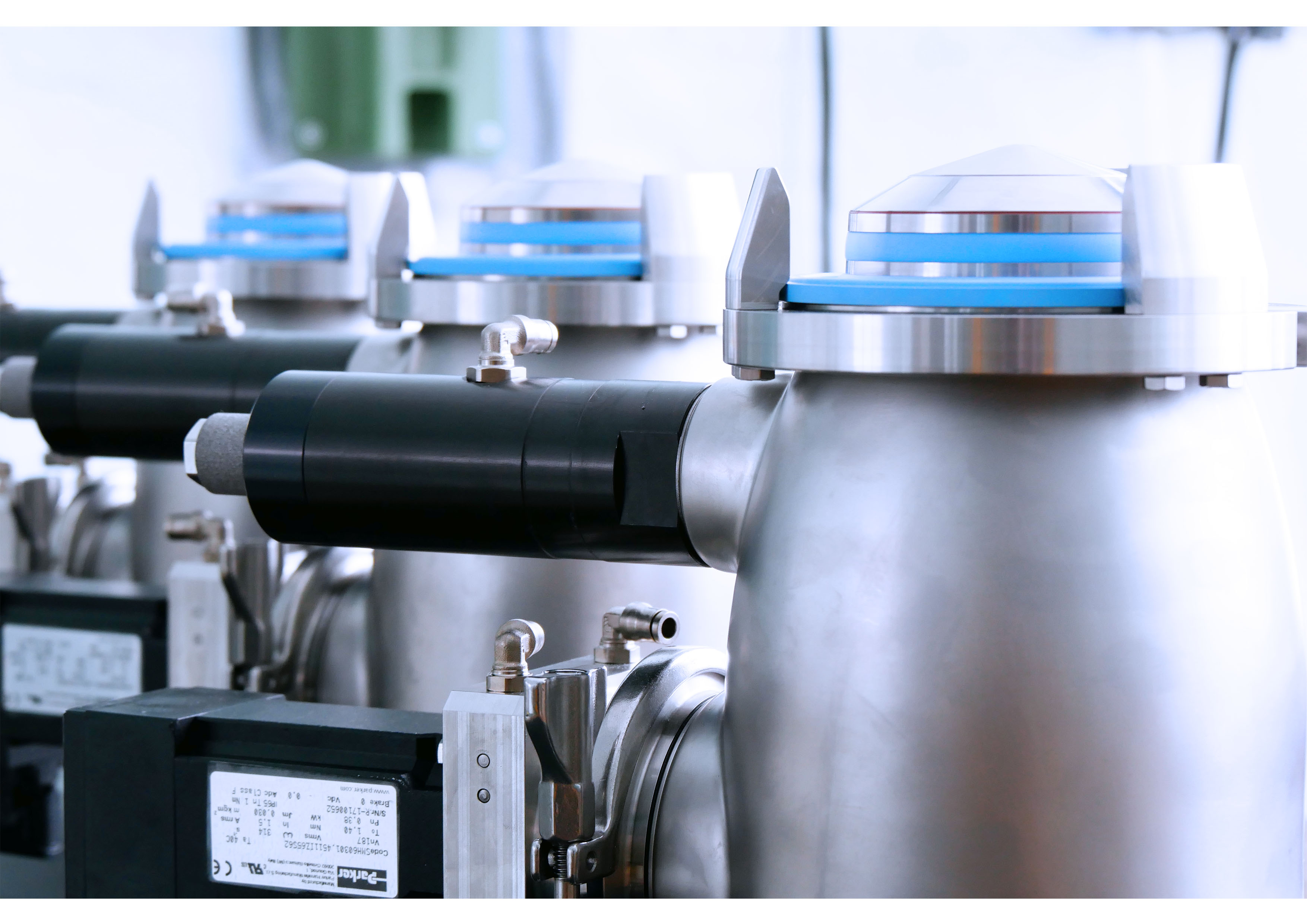

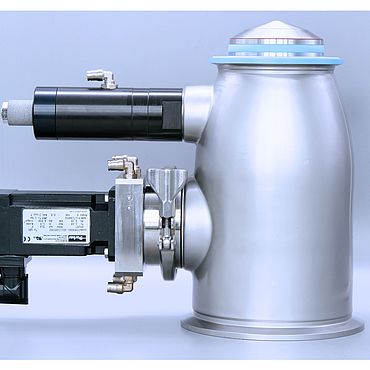

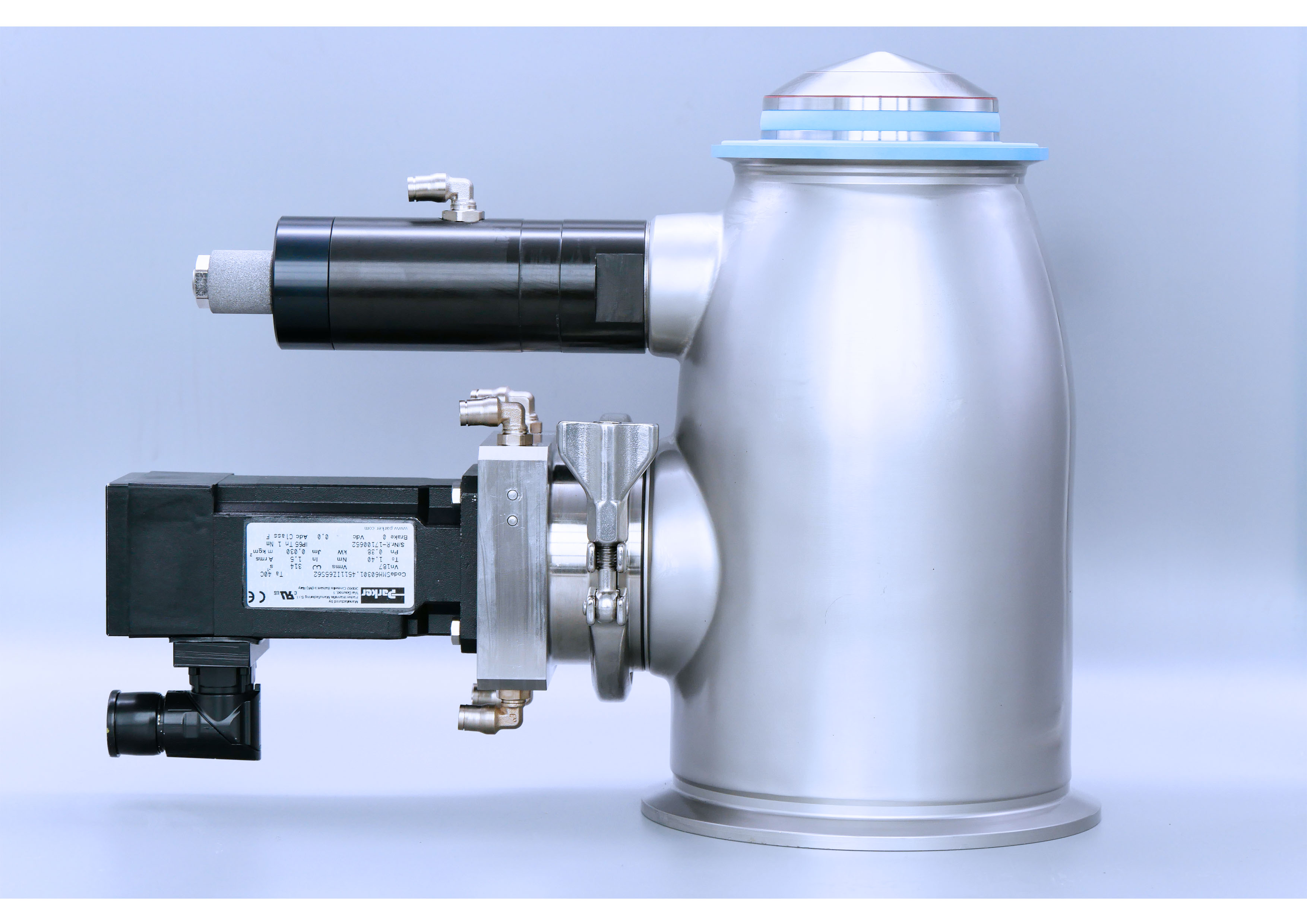

Das SoliValve® System ist völlig automatisiert und es sind keine manuellen Arbeitsschritte nötig um Gebinde anzuschließen oder abzudocken. Teilentleerungen sind jederzeit möglich. Staubdichtigkeit ist garantiert. Durch einen hochmodernen Dosier-Algorithmus (millimetergenaues Positionieren und Öffnen sowie Einsatz eines Hochfrequenz-Vibrators) garantiert das System eine sehr genaue und jederzeit wiederholbare Dosierfunktion. Abhängig von der jeweiligen Maßskala kann eine Dosiergenauigkeit von 1% (sogar 0,5% mit dem SoliValve®100) erreicht werden.

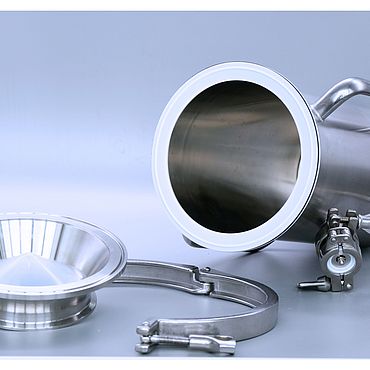

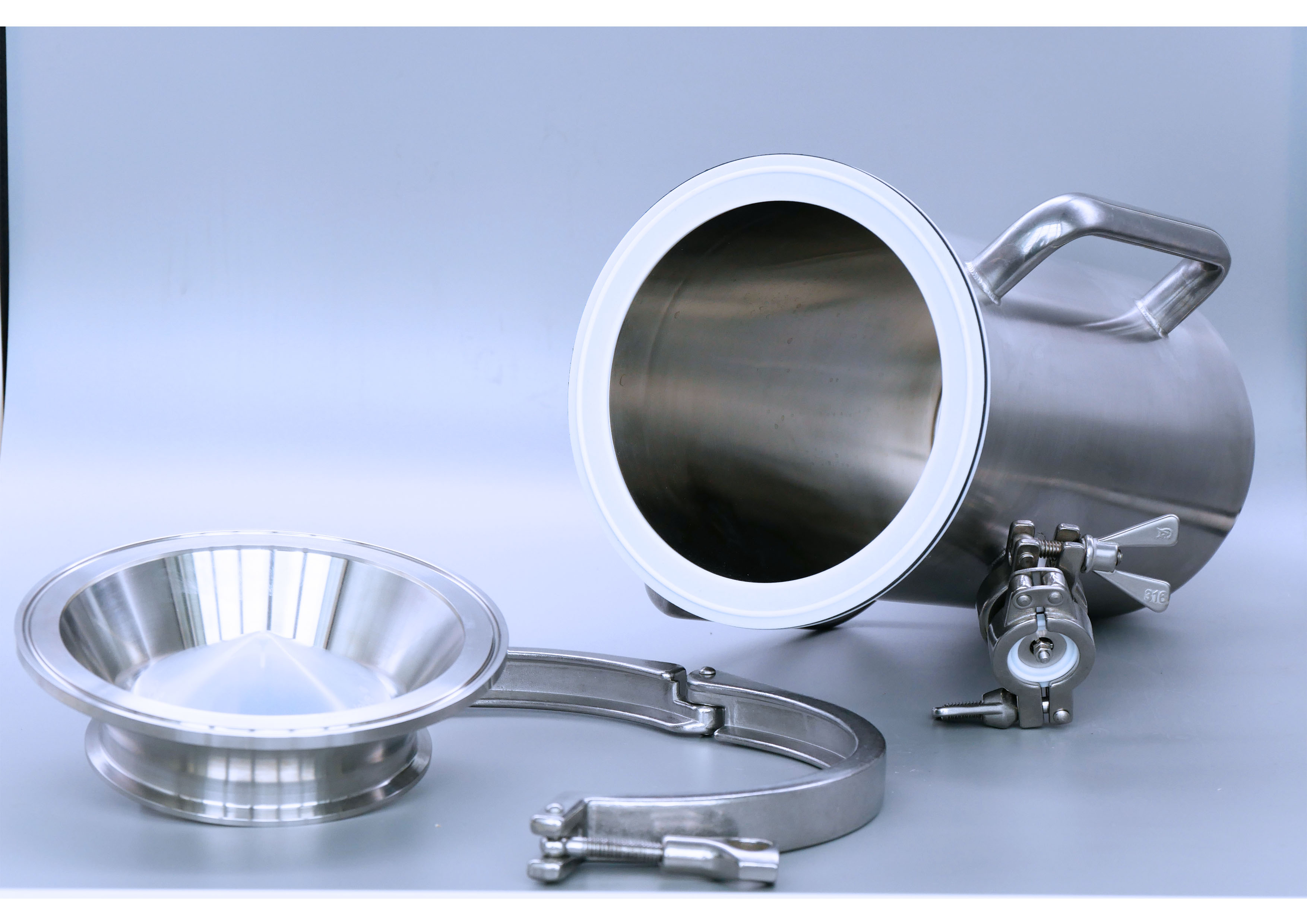

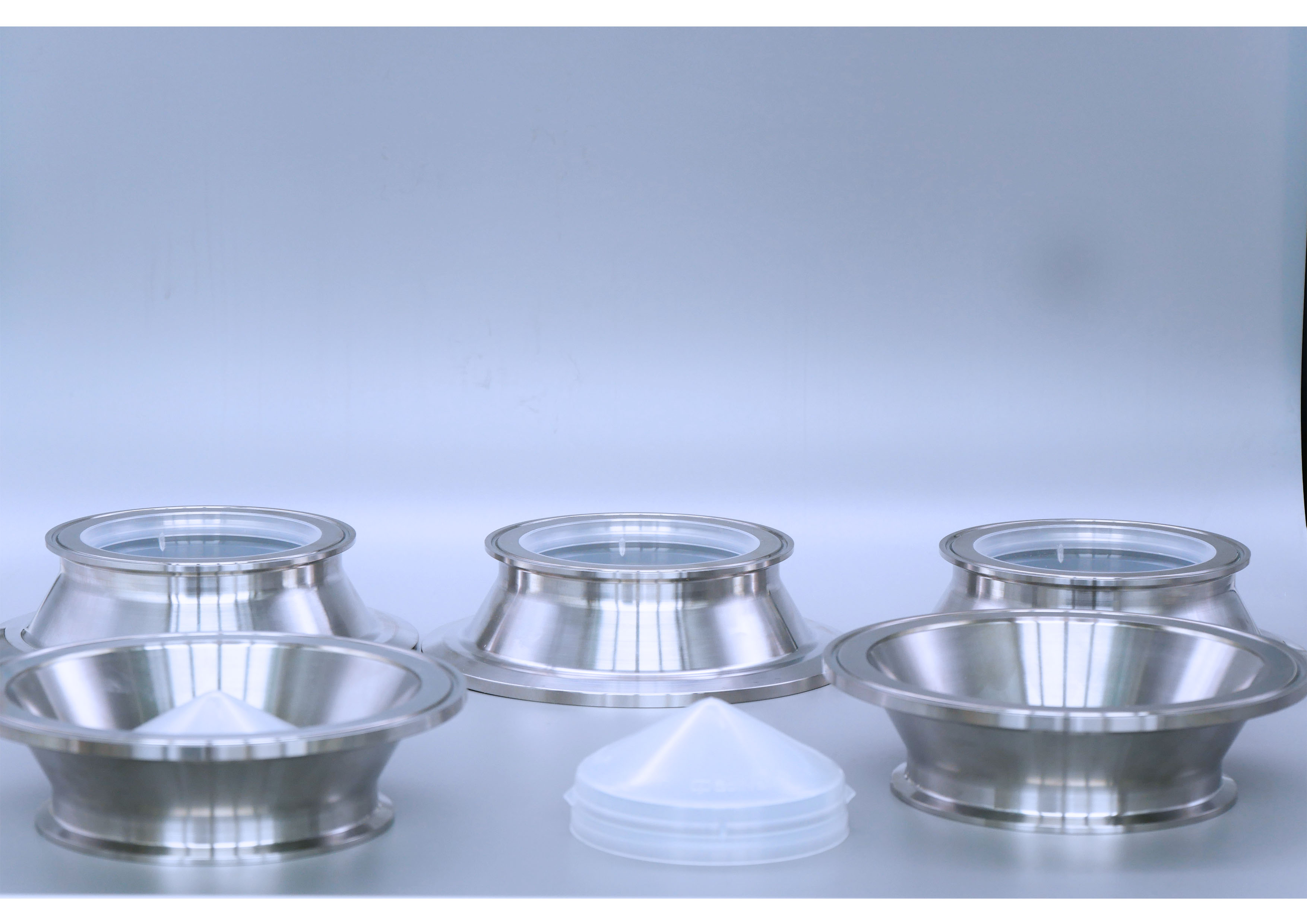

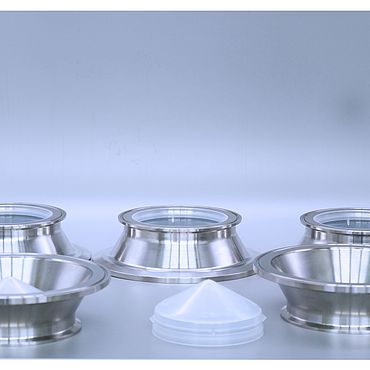

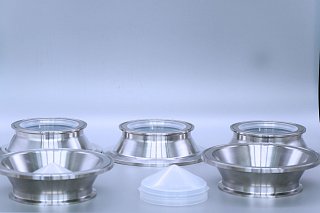

Das Passiv- SoliValve® besteht aus formgespritztem Polymer, ist daher sehr kostengünstig und erlaubt daher den Einsatz von Big Bags anstatt von starren Containern.

Einer der größten Vorteile des Systems ist jedoch die Wahrung des Containments. Der Pulver-Transfer erfolgt komplett staubdicht. Nach einem SMEPAC Test des SoliValve100 mit Laktose durch ein unabhängiges Testlabor wurde ein OEB5 Wert (<1 ug/m3) definiert.

Weitere Informationen finden Sie auch bei unserem Partner Visval
